最終更新日:2023.12.15
宮城県を中心とした建設現場や土木現場において、ドローン空撮による工事進捗確認の撮影、三次元モデルやオルソ画像(鳥観図)の作成を代行させて頂きます。
DJI Mavic3Mでマッピング、オブリーク、飛行帯の飛行ルート設定を活用し、空中写真測量データを収集します。
収集されたデータを使用し三次元モデルの構築や、オルソ画像(鳥観図)の作成などを行います。
RTK(高精度リアルタイム位置測位)、ジンバルを自動制御するオブリーク撮影、RGBカメラ高速バースト(0.7秒)を駆使し、高品質なオルソ画像やリアルな3Dモデルの作成が可能です。
お気軽にお問い合わせください。090-2659-6199受付時間 9:00-19:00
無料お問い合わせ お気軽にお問い合わせください。お手伝いできること
2Dモデル構築
オルソ画像
(GeoTIFF)
※画像はDJI Terraで表示しました
3Dモデル構築
詳細モデルのレベル
(osgb、b3dm、s3mb)
※画像はDJI Terraで表示しました
3Dモデル構築
テクスチャーメッシュ
(ply、obj、i3s)
※画像はCloudCompareで表示
3Dモデル構築
点群
(pnts、las、s3mb)
※画像はCloudCompareで表示しました
建築物等の3Dデータ保存
詳細モデルのレベル
(osgb、b3dm、s3mb)
※画像はDJI Terraで表示しました
土量計算、体積などの確認
建設現場、土木現場、採掘場、集積場などで活用
※画像はDJI Terraで表示しました
断面図
任意箇所の断面図を表示
※画像はCloudCompareで表示しました
等高線
等高線を表示
※画像はCloudCompareで表示しました
直線距離、表面積などの確認
マップ上で直線距離、表面積、体積の推定値、座標などの測定
※画像はCloudCompareで表示しました
空撮①
ダムと湖畔公園を空撮してみました
空撮②
湖畔公園を駆け上がるイメージ
空撮③
鮮やかな色の木々をぐるっと一周
出来ないこと
公共測量は出来ません
対空標識の設置は出来ません
(標定点、検証点)
レーザー測量業務は出来ません
(地表面の測量)
使用するドローンについて

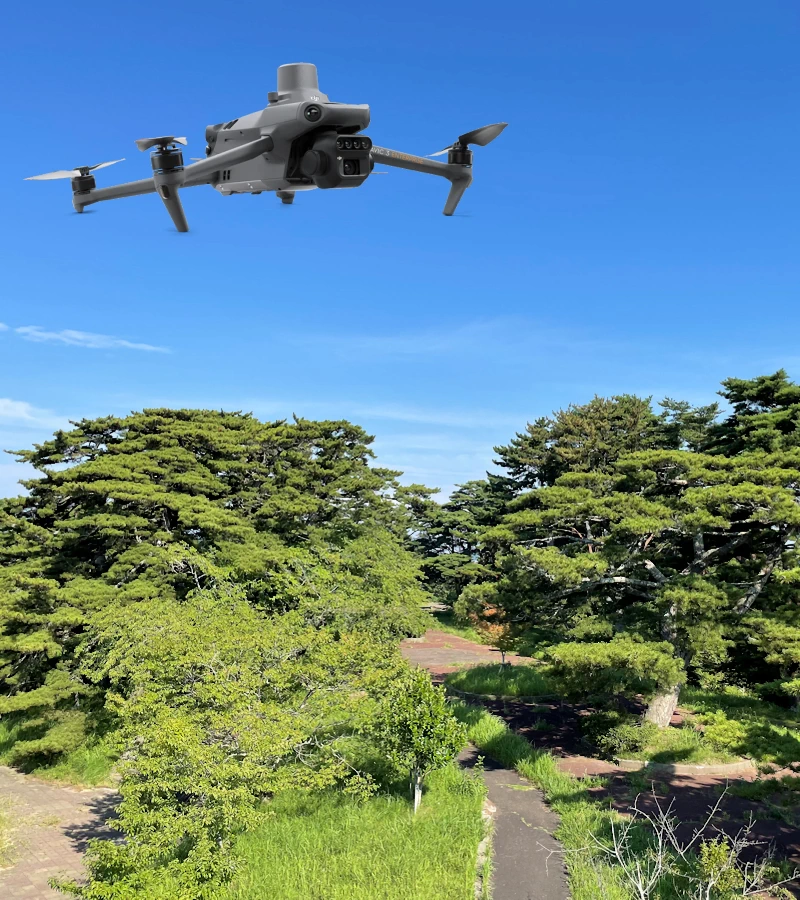

DJI Mavic 3 Multispectral
光学式カメラと
マルチスペクトルカメラを搭載
RGBカメラの特徴
4/3型CMOS 20MPイメージセンサー
1/2000秒 メカニカルシャッター最高速度
0.7秒 RGBカメラ使用時の高速バースト
マルチスペクトルカメラの特徴
近赤外(NIR) 860nm ± 26nm
レッド(R) 650nm ± 16nm
レッドエッジ(RE) 730nm ± 16nm
グリーン(G) 560nm ± 16nm
RTKモジュール
cmレベルでの測位を実現するRTKモジュールを搭載
TimeSync
フライトコントローラー、カメラ、RTKモジュールをマイクロ秒単位で時刻同期し、カメラ露出の瞬間位置を正確に取得
スマートオブリークキャプチャー
ドローン飛行中にジンバルが3方向(前方、真下、後方)に自動で回転し、様々な角度の写真を収集する事で高精度の3Dモデルを作成
作業料金について
お試し価格でご提供します
ドローン空中散布代行サービス(農薬散布・追肥など)をメインに、別事業としてドローン空中写真測量を営んでおります。
ドローン空中写真測量やSfMソフトはまだまだ勉強中ですが、上記掲載の内容は実施可能です。
高価なSfMソフトやCADなどは所有していませんが、点群の通常間引きや点群のゴミ掃除など可能です。
ご興味を持って戴けましたら「お試し価格」で試していただき、成果物などの内容をご確認いただけると幸いです。
お気軽にお問い合わせ下さい。
お気軽にお問い合わせください。090-2659-6199受付時間 9:00-19:00
無料お問い合わせ お気軽にお問い合わせください。お知らせ
【重要】
上空から撮影するドローン空中写真測量では木の枝や葉が生い茂った環境下では、それらが障害物となり上手く測量できないことがあります。(特に地表面の測量は厳しいです)
【以下の場合はドローン測量ができない場合があります】
・ 作業当日が降雨や風が強い場合
・ 飛行禁止区域である
・ 騒音やプライバシーの観点から、地権者や周辺住民への配慮が必要である
・ ドローン飛行エリア付近に撮影禁止施設がある
・ GNSS(GPS等)の電波受信が不安定である
・ 携帯電波の受信が不安定である(ネットワークRTKで使用)
よくある質問
-
どこまで対応できますか?
-
拠点は宮城県利府町で三陸自動車道のインターチェンジが近く宮城県内はサービスが可能です。
宮城県以外でもお気軽にご相談下さい。
-
作業の日が降雨や風が強くなった時はどうなりますか?
-
早急に別の日で調整させて頂きます。
-
相談や見積りだけでも大丈夫ですか?
-
もちろん大丈夫です。お気軽にお問い合わせ下さい。
-
作業現場の下見は必要ですか?
-
可能であれば現場周辺の安全確認をさせて頂きたいと思います。ドローン飛行経路の樹木や電線の有無、現場に隣接する住宅などの状況確認などを行います。
-
ドローン保険に加入していますか?
-
三井住友海上火災保険様の賠償責任保険に加入しています。
会社概要
ドローンサービスみやぎ
- 所在地 宮城県宮城郡利府町葉山2-4-6
- 電話番号 090-2659-6199
- 電話受付 9:00 ~ 19:00
